За новостроящата се мелница на нашия дългогодишен клиент Симид Агро проектирахме, изработихме и монтирахме 14 силоза с обща вместимост 537,7 m³.
Особеното предизвикателство беше поставянето им вътре в сградата на кота 25 метра. За да достигнат монтажните си позиции, съдовете бяха повдигнати със 160-тонен автокран на височина над 50 метра и прехвърлени над стената. Споределяме с вас как протече целия проект от начало:
Продължаващата работа с един клиент носи добра основа за следващите съвместни проекти, но всяко ново съоръжение поставя различни технически задачи. При новата мелница на Симит Агро трябваше да съчетаем изработката на силози с различно предназначение с монтаж при специфични условия на достъп.
Екипът ни пое проектирането, производството, транспортирането и монтажа на съдовете. Това ни позволи да разглеждаме всяко конструктивно решение във връзка с неговото изпълнение на обекта. Размерите имаха значение за вместимостта и работните натоварвания, но също и за предстоящото повдигане, преминаването над сградата и окончателното позициониране.
Проектиране на силозите според продукта и работното натоварване
Заданието включваше шест силоза за брашно и два за трици, всеки с обем 65 m³. Останалата част от проекта обхващаше един силоз за пшеница с вместимост 6,1 m³, един съд с обем 3,6 m³ и четири с обем 2 m³.
При разработването на конструкциите се съобразихме с насипната плътност на съответния продукт. За брашното тя беше зададена като 560 kg/m³, а за триците като 360 kg/m³. Пшеницата е с по-висока стойност, 800 kg/m³.
За клиента тези параметри се превръщат в съвсем практичен въпрос: какъв товар ще поема съоръжението при запълване. Два силоза с еднакъв обем могат да бъдат натоварени различно според съдържанието си. Затова разгледахме всяка група със собствените ѝ проектни характеристики.
При големите съдове материалът в контакт с брашното и триците е неръждаема стомана AISI 304. За носещите елементи е използвана конструкционна стомана S235JR. Подборът следва предназначението на отделните части и изискванията, зададени за тях.

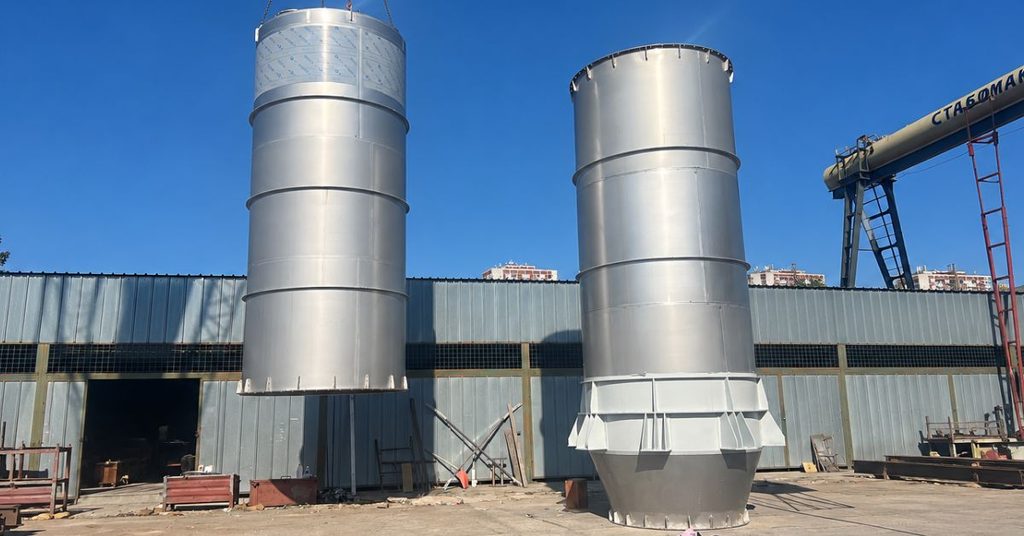

Изработка на осем силоза за брашно и трици с обем 65 m³

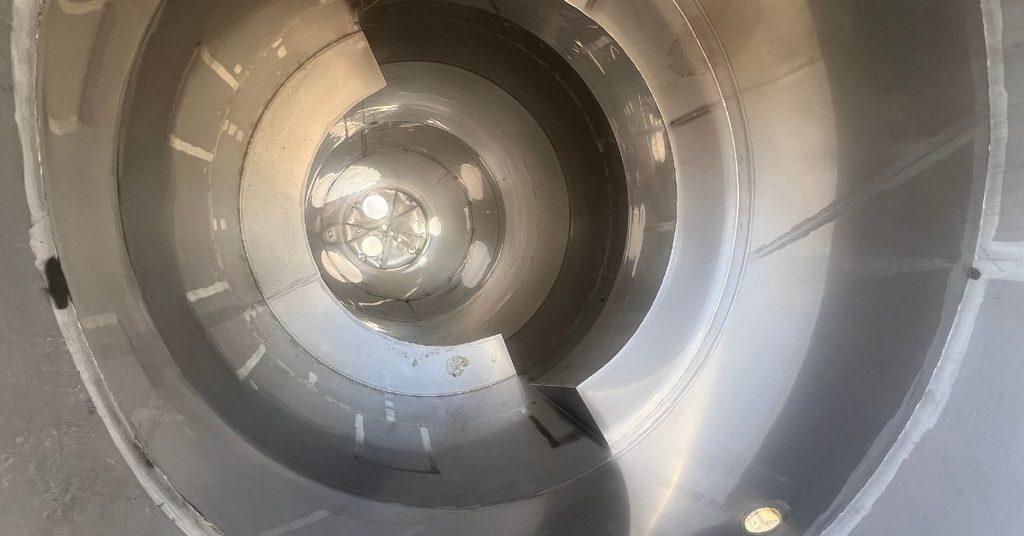

Шестте силоза за брашно осигуряват обща вместимост 390 m³. Всеки е вертикален и цилиндричен, с диаметър 2500 mm. В зададената конструкция са включени два участъка: единият с височина 6000 mm и дебелина 4 mm, а другият с височина 6300 mm и дебелина 3 mm.
На горното дъно на всеки съд е разположен люк DN 600 за достъп при обслужване. Масата на празния силоз е 4500 kg, а масата в пълно състояние е 39 500 kg.
Още тези стойности дават представа за отговорността при изпълнението. Става дума за съоръжения, които тежат по 4,5 тона преди запълване и трябва да бъдат поставени на значителна височина. Точността на изработката и съответствието с проектната геометрия имат непосредствено отражение върху монтажа.
Двата силоза за трици добавят още 130 m³ вместимост. Те също са вертикални цилиндрични съдове с диаметър 2500 mm. Първият зададен участък е с височина 6000 mm и дебелина 4 mm. Вторият е с височина 6500 mm и дебелина 3 mm.
И при тях достъпът е осигурен чрез люк DN 600 на горното дъно. Всеки празен съд тежи 4750 kg, а зададената маса в пълно състояние е 28 150 kg.
Макар осемте големи силоза да имат еднакъв обем, изпълнението им следва различните параметри за брашното и триците. За нас това означаваше да запазим точността във всяка конструкция, без да приемаме сходната вместимост като основание за еднакво решение.
Силози с по-малка вместимост и присъединяване към технологичното оборудване
Силозът за пшеница е с обем 6,1 m³, диаметър 1500 mm и зададена височина 3250 mm. Дебелината на стената е 3 mm. На мантела, страничната стена на съда, изработихме квадратен люк с размери 600 × 600 mm. Предвиден е и отвор за наблюдателно стъкло.
При този съд техническото задание съчетава необходимата вместимост с конкретни възможности за достъп и наблюдение. Това са детайли, които трябва да намерят точното си място още при изработката.
Следващият силоз е с обем 3,6 m³ и е предназначен за продукт с насипна плътност 560 kg/m³. Диаметърът му е 1400 mm, зададената височина е 2000 mm, а стената е с дебелина 3 mm. Достъпът до вътрешността отново е чрез квадратен люк 600 × 600 mm, разположен на мантела.
Четирите най-малки съда са с вместимост 2 m³ всеки и са изпълнени за същата насипна плътност от 560 kg/m³. Те имат диаметър 900 mm и зададена височина 2000 mm, при дебелина на стената 2 mm. Всеки е оборудван с квадратен люк 600 × 600 mm на страничната стена.
Особеното при тях е преходът към правоъгълен фланец за присъединяване на шнеков транспортьор. Тази връзка осигурява преминаването на продукта към оборудването за транспортиране. За изпълнението ѝ формата и размерите са също толкова съществени, колкото параметрите на самия силоз.
Присъединяването трябва да съответства на предвиденото оборудване, а люкът да бъде изпълнен на определеното място. Именно тези подробности позволяват съоръжението да бъде включено в технологичната система.
Монтаж на кота 25 метра със 160-тонен автокран
След изработката вниманието ни се насочи транспортиране на тези 14,5 метрови силози и монтажа им в новостроящата се мелница. Съдовете трябваше да бъдат разположени вътре в сградата на кота 25 метра. Достъпът изискваше да бъдат повдигнати над стената и след това спуснати към местата си.

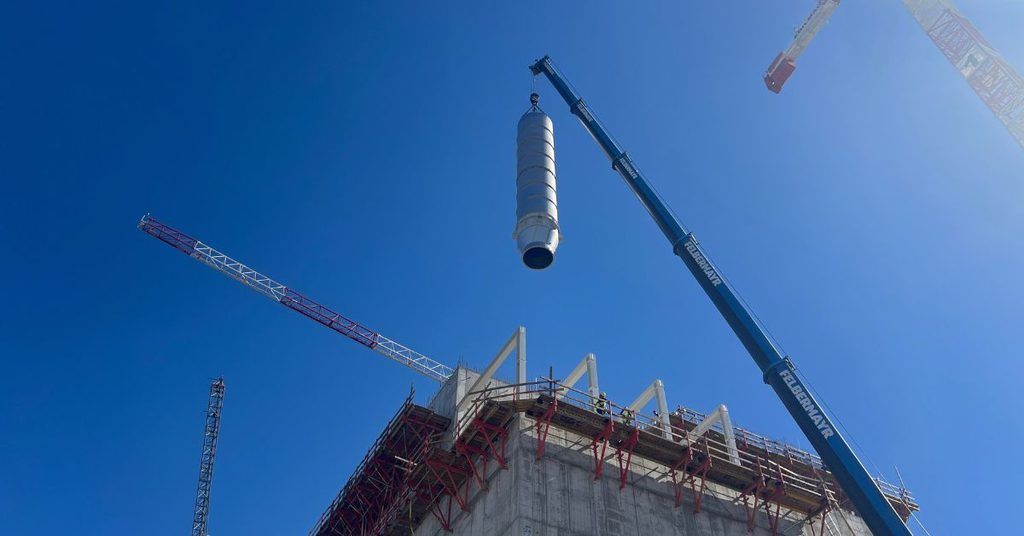

За тази операция използвахме автокран с номинална товароподемност 160 тона. Повдигането се извършваше от легнало положение с два крана едновременно, след което при отвесиране на всеки силоз монтажа продължаваша само с автокрана. Всеки премина на височина над 50 метра, за да преодолее стената, след което беше насочен към вътрешността на сградата и позициониран за монтаж.
Така действителната височина на повдигане беше значително по-голяма от крайната монтажна кота. Трябваше да бъде осигурено достатъчно пространство за преминаване на целия съд, а после и за неговото спускане.
При силозите с диаметър 2,5 метра и собствена маса до 4,75 тона тази маневра изискваше внимателна преценка. Габаритите влияят върху движението около сградата, докато разстоянието до монтажната позиция определя работните условия за крана.

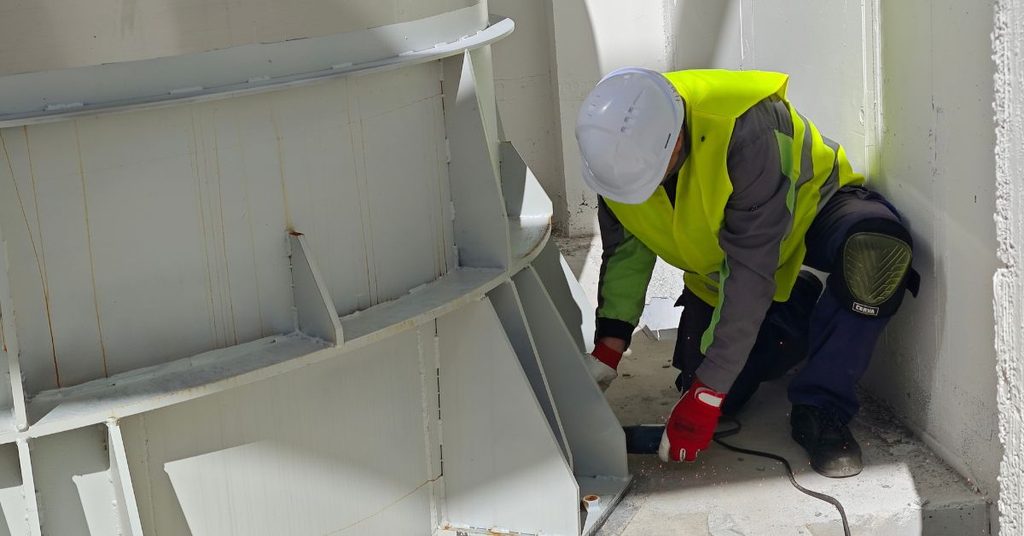

За нас операцията беше завършена едва когато съответният съд заеме мястото си. Прехвърлянето над стената осигурява достъпа, но след него предстои прецизното спускане. Тук работата с крана и действията на монтажния екип трябва да бъдат съгласувани, за да се постигне необходимото позициониране.
Завършеният проект: 537,7 m³ обща вместимост
Участието ни в проектирането и изработката осигури добро познаване на съоръженията преди пристигането им на обекта. При монтажа работехме с конструкции, чиито размери и особености вече бяха част от задачата на нашия екип.
Проектът за Симит Агро показа колко важно е монтажните условия да бъдат част от инженерната преценка. Голямата вместимост определя мащаба на съоръженията, но сградата определя начина, по който те могат да достигнат работните си позиции. Успешното изпълнение изисква внимание и към двете, а резултатът е вкарване в мелницата и позициониране на 8 силоза по 65 m³ за 2 работни дни, вместо за предвидените в предварителните разчети 4 дни.

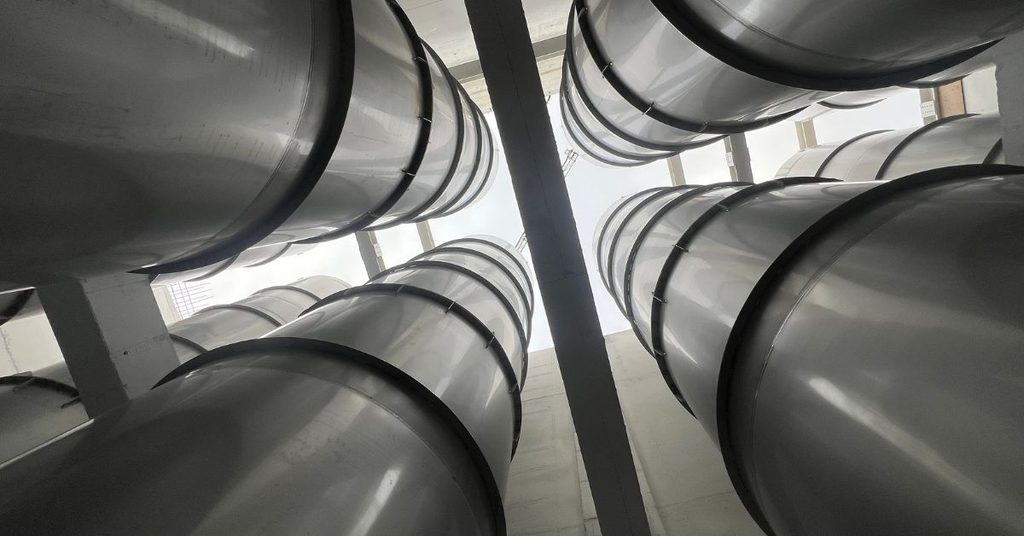

С приключването на работата поставихме 14 силоза с общ обем 537,7 m³ на предвидените места в новостроящата се мелница.
За екипа на Стабилинженеринг-Алфа най-същественият резултат е завършеният възложен обхват: разработени конструкции, произведени съоръжения и изпълнен монтаж на кота 25 метра при достъп над стената на сградата.
Благодарим на Симид Агро за продължаващото доверие и възможността да участваме в тяхното развитие напред!
